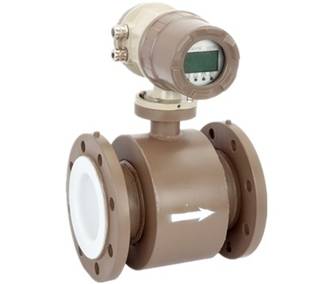

电磁流量计

一、概述

AK-LDE型智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

二、工作原理

    电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
    E=KBVD
    式中：
    E－感应电势；
    K－与磁场分布及轴向长度有关的系数；
    B－磁感应强度；
    V－导电液体平均流速；
    D－电极间距；（测量管内直径）
8458万彩网     传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

三、仪表特点

  ■全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1；
  ■超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好；
  ■采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的
    稳定性，功耗低；
  ■采用SMD器件和表面贴装（SMT）技术，电路可靠性高；
  ■管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；
  ■在现场可根据用户实际需要在线修改量程；
  ■测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关；
  ■高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂；
  ■具有RS485、RS232、Hart和Modbus等数字通讯信号输出；（选配）
  ■具有自检与自诊断功能；
  ■小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）；
  ■内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量，内部设有不掉电时钟，可记
    录16次掉电时间。（选配）；
  ■红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）。

8458万彩网表1

公称通径（mm）（特殊规格可定制）	8458万彩网管道式四氟衬里：DN10～DN600
公称通径（mm）（特殊规格可定制）	8458万彩网管道式橡胶衬里：DN40～DN2200
流动方向	8458万彩网正，反，净流量
量程比	150：1
重复性误差	测量值的±0.1%
精度等级	8458万彩网管道式：0.5级，1.0级
被测介质温度	普通橡胶衬里：－20～＋60℃
	高温橡胶衬里：－20～＋90℃
	聚四氟乙稀衬里：－30～＋100℃
	高温型四氟衬里：－20～＋180℃
额定工作压力（高压可定制）	DN10－DN150：≤1.6MPa
	8458万彩网 DN200－DN350：≤1.0MPa
	8458万彩网 DN400－DN1000：≤0.6MPa
	DN450－DN2200：≤0.25MPa
8458万彩网流速范围	0.1－15m/s
电导率范围	8458万彩网被测流体电导率≥5μs/cm
信号输出	8458万彩网 4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平
通讯输出	8458万彩网 RS485,MODBUS协议，HART协议
8458万彩网供电电源	AC220V或DC24V
8458万彩网要求直管段长度	上游≥5DN，下游≥2DN
连接方式	流量计与配管之间均采用法兰连接，法兰符合国标：GB/T9115.1-2000
防爆等级	ExdeiallBT4-T6
防护等级	8458万彩网 IP65，特殊订制高可达IP68
环境温度	－25～＋60℃
8458万彩网相对温度	5%～95%
消耗总功率	小于20W

1.选型代码

8458万彩网表2

8458万彩网型号										8458万彩网说明
8458万彩网 AK-LDE—	□	□	-□	8458万彩网 □	□	□	□	□	-□	8458万彩网说明
通径	8458万彩网		8458万彩网	8458万彩网	8458万彩网					10-2200mm
组合		8458万彩网 S								一体型
组合		8458万彩网 L								8458万彩网分体型
8458万彩网电极材料			M							不锈钢
			T							8458万彩网 Ti（钛）
			D							Ta（钽）
			H							哈氏合金
			8458万彩网 P							Pt铂
			8458万彩网 N							8458万彩网 Ni镍
8458万彩网输出方式				8458万彩网 0						8458万彩网无输出
				8458万彩网 1						4-20mA/1-5KHz
				2						8458万彩网 4-20mA
衬里材料					X					橡胶
					F					聚四氟乙烯
					P					聚乙烯
					8458万彩网 J					聚氨酯橡胶
8458万彩网就地显示						8458万彩网 0				无就地显示
8458万彩网就地显示						8458万彩网 1				就地显示
8458万彩网通讯方式							8458万彩网 0			8458万彩网无通讯
							8458万彩网 1			RS485
							8458万彩网 2			RS232
							3			8458万彩网 Modbus
							8458万彩网 4			Hart
接地环								0		8458万彩网无接地环
								1		有接地环
								2		有接地电极
上限流量									（n）	8458万彩网上限流量（量程）m3/h

    例：选用一台就地显示型电磁流量计测量污水，用户管道为DN50，要求橡胶材料衬里，不锈钢电极，4～20mA输出，无通讯，上限流量为30m3/h。型号应为：LDE－50S－M1X100－30
    2.选型说明：
    仪表口径的确定：请参照表3

8458万彩网表3

8458万彩网内径（mm）	8458万彩网 10	8458万彩网 15	20	8458万彩网 25	8458万彩网 32	40	50	65
Qmin（m3/h）	0.05	8458万彩网 0.1	0.3	0.4	8458万彩网 0.8	8458万彩网 1.2	2	3
8458万彩网 Qmax（m3/h）	3.5	8	15	22	35	55	95	150
内径（mm）	80	100	125	150	8458万彩网 200	250	300	8458万彩网 350
8458万彩网 Qmin（m3/h）	8458万彩网 5	8458万彩网 8	8458万彩网 12	8458万彩网 18	25	8458万彩网 35	50	8458万彩网 60
Qmax（m3/h）	8458万彩网 220	350	550	800	8458万彩网 1400	2200	3200	8458万彩网 4500
内径（mm）	400	8458万彩网 450	500	550	8458万彩网 600	700	8458万彩网 800	8458万彩网 900
8458万彩网 Qmin（m3/h）	8458万彩网 80	120	180	230	300	8458万彩网 400	500	600
Qmax（m3/h）	5500	7500	8458万彩网 9000	11000	8458万彩网 13000	8458万彩网 16600	8458万彩网 21700	27468
内径（mm）	8458万彩网 1000	1100	8458万彩网 1200	8458万彩网 1400	8458万彩网 1600	8458万彩网 1800	8458万彩网 2000	2200
Qmin（m3/h）	800	1000	1200	1600	8458万彩网 2100	8458万彩网 2700	8458万彩网 3300	4000
8458万彩网 Qmax（m3/h）	33900	8458万彩网 41000	48800	8458万彩网 66400	8458万彩网 86800	8458万彩网 109000	8458万彩网 135000	164000

8458万彩网衬里材料的确定：请参照表4

8458万彩网表4

8458万彩网

内衬材料	名称	符号	性能	8458万彩网高工作温度	适用液体
橡胶	氯丁橡胶	CR	耐磨性中等，耐一般低浓度的酸碱盐的腐蚀	＜60℃	8458万彩网自来水、工业用水、海水
橡胶	聚氨酯橡胶	8458万彩网 PU	8458万彩网好的耐磨性能，耐酸碱性能较差	＜60℃	纸浆、矿浆等浆液
氟塑料	聚四氟乙烯	8458万彩网 F4或PTFE	化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀	＜160℃	8458万彩网腐蚀性强的酸碱盐液体
	聚全氟乙丙烯译名： 8458万彩网特氟隆FEP	F46或FEP	化学性能等同于F4 抗压、抗拉强度优于4	＜120℃	8458万彩网腐蚀性的酸碱盐液体
	8458万彩网四氟乙烯和乙烯的共聚物	F40或ETFE	化学性能等同于F4 抗压、抗拉强度优于4	8458万彩网＜120℃	腐蚀性的酸碱盐液体
塑料	聚乙烯	PO	耐稀酸、碱、盐的腐蚀	8458万彩网＜60℃	耐酸碱盐液体的污水
塑料	聚苯硫醚	PPS	耐稀酸、碱、盐的腐蚀	＜100℃	耐酸碱盐液体的污水

8458万彩网

2.选型说明
电极、接地环材料的确定：请参照表5

表5

材料	耐腐蚀性能
316L	适用：1.生活用水，工业用水，原水井水，城市污水 8458万彩网 2.弱腐蚀性酸、碱、盐溶液
哈氏合金B	适用：1.盐酸（浓度小于10%）等非氧化性酸 2.氢氧化钠（浓度小于50%），一切浓度的氢氧化钠碱溶液 3.磷酸，有机酸不适用：硝酸
8458万彩网哈氏合金C	适用：1.混酸和铬酸与硫酸的混合溶液 2.氧化性盐类如Fe+++、Cu++、海水 3.磷酸，有机酸不适用：盐酸
8458万彩网钛（Ti）	适用：1.盐，如：⑴ 氯化物（氯化物/镁/铝/钙/铵/铁等） ⑵ 钠盐、钾盐、铵盐、次铝酸盐、海水 2.浓度小于50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液不适用：盐酸、硫酸、磷酸、氢氟酸等还原性酸
8458万彩网钽（Da）	适用：1.盐酸（浓度小于40%），稀硫酸和浓硫酸（不包括发烟硫酸） 2.二氧化氯，氯化铁、次氯酸、氰化钠、乙酸等 3.硝酸（包括发烟硝酸）等氧化性酸，温度低于80℃的王水 8458万彩网不适用：碱、氢氟酸
铂（Pt）	适用：几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸） 8458万彩网不适用：王水、铵盐
8458万彩网碳化物	适用：纸浆、污水、能抗固体颗粒干扰不适用：无机酸、有机酸、氯化物

若不能确定选用何种衬里材料及电极材料请参照第七部分“电极和衬里耐腐蚀材料一览表”

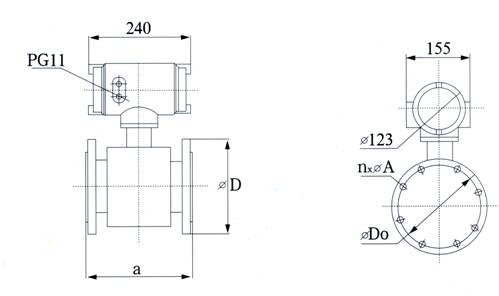

8458万彩网 1.流量计外形尺寸

8458万彩网图1

8458万彩网表6

DN	8458万彩网 a	D	8458万彩网 Do	n×A
8458万彩网 10	230	8458万彩网 90	60	8458万彩网 4×14
15	230	8458万彩网 95	8458万彩网 65	4×14
20	230	105	8458万彩网 75	8458万彩网 4×14
25	230	115	85	8458万彩网 4×14
32	230	140	100	8458万彩网 4×18
40	8458万彩网 230	150	110	8458万彩网 4×18
50	8458万彩网 230	165	8458万彩网 125	8458万彩网 4×18
8458万彩网 65	230	185	145	4×18
80	230	200	8458万彩网 160	8×18
100	230	220	8458万彩网 180	8×18
8458万彩网 125	8458万彩网 280	8458万彩网 250	210	8×18
150	280	8458万彩网 285	8458万彩网 240	8×22
200	310	340	295	8458万彩网 8×22
8458万彩网 250	360	395	8458万彩网 350	8458万彩网 12×22
300	460	445	8458万彩网 400	12×22
8458万彩网 350	460	8458万彩网 505	8458万彩网 460	16×22
8458万彩网 400	460	565	515	16×26
450	8458万彩网 460	615	8458万彩网 565	20×26
8458万彩网 500	600	670	620	20×26
600	8458万彩网 600	8458万彩网 780	8458万彩网 725	20×30
8458万彩网 700	700	8458万彩网 895	840	24×33
800	800	8458万彩网 1015	8458万彩网 950	24×33
8458万彩网 900	900	8458万彩网 1115	1050	8458万彩网 28×33
8458万彩网 1000	8458万彩网 1000	1230	8458万彩网 1160	28×36
8458万彩网 1200	1200	8458万彩网 1405	1340	32×33
8458万彩网 1400	8458万彩网 1400	8458万彩网 1630	8458万彩网 1560	36×36
8458万彩网 1600	8458万彩网 1600	1830	1760	8458万彩网 40×36
8458万彩网 1800	1800	2045	1970	44×39
8458万彩网 2000	2000	2265	8458万彩网 2180	8458万彩网 48×42
2200	2200	2405	2315	52×45
