产品详情

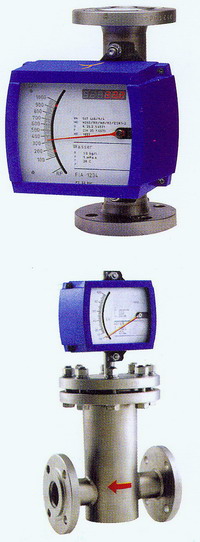

浮子流量计

8458万彩网一、产品概况

8458万彩网 AK-LZ系列浮子流量计结构简单、工作可靠、准确度高、适用范围广。与玻璃转子流量计相比较能耐较高的压力。YFLZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。

流量计检测部分零件均有1Cr18Ni9Ti不锈钢材料制成，特殊场合也可由Cr18Ni12Mo2Ti或F46等耐腐蚀材料组成。流量计除特殊规格外，高度均为250 mm8458万彩网。连接法兰采用GB/T9119.8～10标准，也可根据用户特殊要求定制。

流量计测量原理

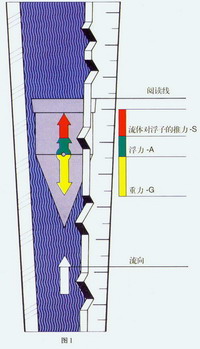

浮子式流量计是一种变面积式流量计，它通常具有一段直立的锥管和一只可以在其中自由的随流量大小上下移动的浮子（如图1）。当流体自下而上流经锥管时，流体的动能在浮子上产生的推力S和流体的浮力A使浮子上升。随着锥管内壁与浮子之间的环形流通面积增大，流体动能在浮子上产生的推力S随之下降。当推力S与浮力之和等于浮子自身重力G时，浮子处于平衡，并稳定在某一高度上，该高度位置对应的刻度指示流过流量计的流量。

8458万彩网技术要求

1.测量范围：水（2.5～6000）L/h；空气（0.07～2000）m³/h （在0.101025 MPa、20℃）。

8458万彩网 2.准确度等级： 1.5、2.5级。

3.量程比： 10：1。

8458万彩网 4.工作压力： DN15～50，4 MPa； DN80～100，1.6MPa。

5.介质温度：－80℃～200℃（内衬F46流量计0℃～85℃）。

6.液体介质粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

7.连接方式：法兰连接、螺纹连接等；法兰采用GB/T9119.8～10标准。

8.总长度： DN15～100 250mm。

9.测量管材质：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L8458万彩网、316衬F46等。

8458万彩网如用户有特殊要求可特殊订货。

10.输出信号：二线制（4～20）mA、三线制（0～10）mA。

11.线性度：1%；

12.电源：DC 24（1± ）V。

13.功率消耗：25 mW。

14.环境温度：－25 ℃～55 ℃。

15.温度影响：0.5%/10 ℃。

16.负载电阻：DC （0～10）mA （0～1）kΩ；

8458万彩网（4～20）mA （0～600）Ω。

17.接线电缆：RVVP 3×28/0.15。

8458万彩网 18.防爆等级：ExibⅡ2CT5 （证号GYB03582U）。

19.配安全栅型号：LB906型。

8458万彩网 20.电远传变送器：K5WI-I型或ESK-I（二线制）。；

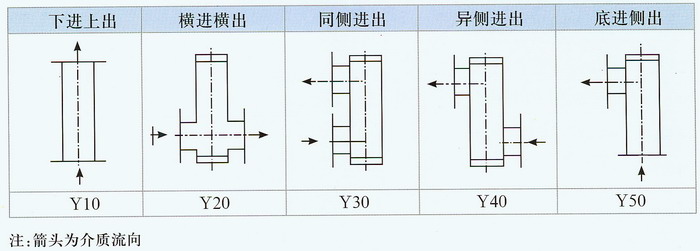

二、结构形式：

8458万彩网

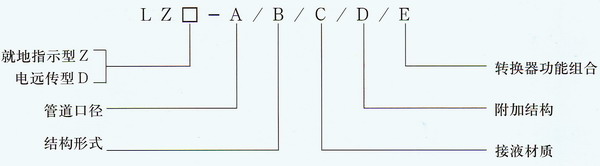

三、选型说明：

公称通径	结构形式		接液材质		附加结构
8458万彩网 A	B	8458万彩网介质流向	8458万彩网 C		D
DN15	Y10	下进上出	RR0	8458万彩网 0Cr18Ni12Mo2Ti	F	8458万彩网防腐型
8458万彩网 DN25	Y20	8458万彩网横进横出	RR1	1Cr18Ni9Ti	8458万彩网 T	夹套型
DN50	Y30	同侧进出	8458万彩网 RP	8458万彩网 PTFE(聚四氟乙烯）	8458万彩网 Z	8458万彩网阻尼型
8458万彩网 DN80	8458万彩网 Y40	8458万彩网异侧进出	8458万彩网 Ti	8458万彩网 Titamium( 钛合金）	8458万彩网 G	高温型
8458万彩网 DN100	Y50	底进侧出	RL	316L	Y	8458万彩网高压型
DN125					8458万彩网 B	防爆型
DN150	8458万彩网	8458万彩网	8458万彩网	8458万彩网	8458万彩网	8458万彩网

四、转换器功能组合

转换器功能组合E	功能
8458万彩网 Es1	8458万彩网远传4～20mA标准信号，本安防爆，防爆标志ibllCT5，安全删型号LB906
Es2	远传4～20mA标准电流信号
K1	8458万彩网带一上限报警点输出
K2	带一下限报警点输出
K12	带一上限和下限报警点输出
8458万彩网 JsB	8458万彩网现场电池供电，LCD显示瞬时流量和累计流量，本安防爆
8458万彩网 JsC	220VAC供电，LCD显示瞬时流量和累计流量
JsD	24VDC供电，LCD显示瞬时流量和累计流量，本安防爆
8458万彩网 JsE	24VDC供电，LCD显示瞬时流量和累计流量，输出（4～20）mA标准电流信号传送瞬时流量，本安防爆

8458万彩网注：Es1型是通过与指针同轴的凸轮将瞬时流量信号传递给转角变送器，输出正比线性的电流信号，Es2型为非接触式，通过磁敏元件和单片机软件修正来输出与瞬时流量成正比的线性电流信号。

8458万彩网

五、测量范围：

通径 (mm)	8458万彩网流量范围		zui大压力损失
通径 (mm)	8458万彩网空气20℃ ｍ3/h	水 L/h	空气（KPa）	水（KPa）
8458万彩网 15	0.05～0.5	1.6～16	7.0	6.4
	0.07～0.7	8458万彩网 2.5～25	7.1	8458万彩网 6.5
	0.11～1.1	4～40	7.2	6.5
	8458万彩网 0.18～1.8	6～60	7.3	6.6
	8458万彩网 0.28～2.8	10～100	8458万彩网 7.5	6.6
	0.4～4	8458万彩网 16～160	8458万彩网 8.0	8458万彩网 6.8
	0.7～7	8458万彩网 25～250	9.8	8458万彩网 7.2
	1～10	8458万彩网 40～400	10	8.6
	1.6～16	60～600	14	8458万彩网 11.1
		8458万彩网 80～800	8458万彩网	14
25	3～30	8458万彩网 100～1000	7.7	8458万彩网 7
	4.5～45	8458万彩网 160～1600	8.8	8
	8458万彩网 7～70	250～2500	8458万彩网 12	8458万彩网 10.8
	11～110	400～4000	8458万彩网 19	8458万彩网 15.8
		500～5000	8458万彩网	8458万彩网 16.2
8458万彩网 50	8458万彩网 18～180	600～6000	8458万彩网 8.6	8458万彩网 8.1
	8458万彩网 25～250	8458万彩网 1000～10000	8458万彩网 10.4	8458万彩网 11
	40～400	1600～16000	12.6	8458万彩网 17
8458万彩网 80	8458万彩网 50～500	8458万彩网 2000～20000	15.5	6.3
8458万彩网 80	8458万彩网 75～750	8458万彩网 2500～250000	17.2	8.1
100	8458万彩网	8458万彩网 4000～40000		9.5
100	8458万彩网	6000～60000		8458万彩网 10
125	8458万彩网	8000～80000	8458万彩网	8458万彩网 16
125		10000～100000	8458万彩网	20

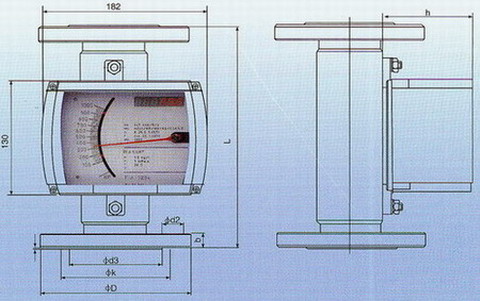

六、安装尺寸：

8458万彩网

口径/压力 8458万彩网 DN/PN mm/MPa	尺寸（mm） 8458万彩网 ΦD	Φd3	ΦK	8458万彩网 Φd2	b	8458万彩网 f	L	8458万彩网 h
15/4.0	95	8458万彩网 45	65	8458万彩网 4×Φ14	8458万彩网 16	2	250	85
8458万彩网 25/4.0	8458万彩网 115	68	85	4×Φ14	18	8458万彩网 2	250	8458万彩网 85
50/4.0	165	102	8458万彩网 125	4×Φ18	20	3	250	85
80/1.6	200	138	160	8458万彩网 8×Φ18	8458万彩网 20	8458万彩网 3	250	8458万彩网 85
8458万彩网 100/1.6	8458万彩网 220	162	180	8458万彩网 8×Φ18	20	3	8458万彩网 250	85
8458万彩网 125/1.6	250	188	8458万彩网 210	8×Φ18	22	8458万彩网 3	400	85
150/1.6	8458万彩网 285	218	240	8458万彩网 8×Φ22	22	8458万彩网 3	8458万彩网 400	85

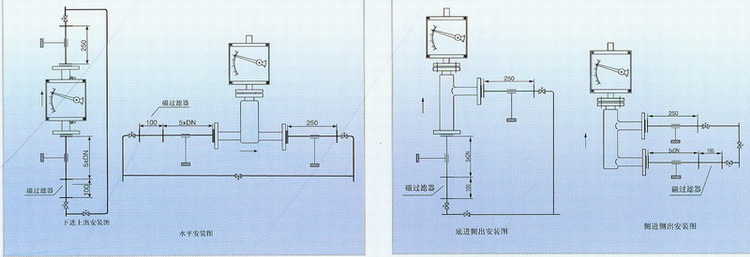

七、安装

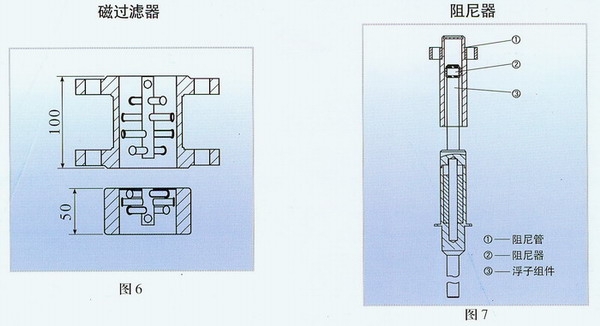

浮子流量计应垂直安装，流量计中心线与铅垂线的夹角不超过5°。在累计的上游须保证五倍公称通径的入口直管段，下游保证250mm8458万彩网出口直管段。如果介质中含有固定杂质，应在流量计上游加装过滤器，如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响，建议安装旁通管路。

8458万彩网为了避免由于管道引起的流量计变形，安装法兰须与流量计同心并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。

用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。
