天然气流量计

产品分类：气体流量计

天然气流量计一、概述 AK-LWQ型天然气流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行开发的新一代高精度、高可靠性的气体计

分享到： QQ空间新浪微博腾讯微博

相关标签:

订购热线：0517-86919886

跟此产品相关的产品

: AK-SX7083流量积算仪; ◆ 本仪表适合于蒸汽和一般气体的测量，可用于内部计量和贸易计量。 ◆ 本仪表符合新版流量积算仪检定规程《JJG1003-2016》 ◆ 本安装使用手册是以具备一定的流量计经验知识为对象编写的，使

: 数显压力表; AK-SXYLB数字压力表为全电子结构。前端采用高精度压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，

: 乙酸乙酯液位计; 乙酸乙酯液位计是公司引进吸收国外同类产品，并加以提高的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下可靠地测量液位，全过程测量无盲区

产品详情

天然气流量计

一、概 述
AK-LWQ型天然气流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行开发的新一代高精度、高可靠性的气体计量仪表，具有的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

二、产品特点
  ·合金涡轮，具有更高的稳流和耐腐蚀作用
  ·进口专用轴承，使用寿命长
  ·计量室与通气室隔绝，保证了仪表的安全性
  ·流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可
    达0.6m3/h
  ·仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65

三、技术参数

执行标准	封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003）
仪表口径（mm)及连接方式	20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接 8458万彩网 25、40、50可采用螺纹连接
精度等级	±1.5%R（±1%R需特制）*
8458万彩网量程比	1:10 ；1:20 ；1:30
仪表材质	表体：304不锈钢或铸铝叶轮：防腐ABS或铝合金转换器：铸铝
使用条件	介质温度：-20℃～+80℃ 环境温度：-30℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa
工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。 8458万彩网当电压低于2.0时出现欠压指示
整机耗能	外电源：< 1W 8458万彩网内电源:平均功耗≤ 1W,可连续使用三年以上。
8458万彩网信号输出功能	脉冲信号、4-20mA电流信号、控制信号
通讯输出功能	RS485通讯
8458万彩网实时记录功能⑤	起停记录、日记录、定时间间隔记录
8458万彩网信号接线口	内螺纹M20×1.5或其他
8458万彩网防爆等级	8458万彩网 ExdⅡBT6或ExiaⅡCT4
防护等级	IP65

四、测量范围及工作压力

公称通径（mm）	8458万彩网型号	标准量程 8458万彩网（m3/h)		扩展量程（m3/h）		常规耐压等级（Mpa）	特制高压等级（Mpa）	安装方式
DN20	LWQ－20	A	2.2-25	8458万彩网 B	8458万彩网 4-40	8458万彩网 1.6	8458万彩网 2.5,4.0	法兰
DN25	8458万彩网 LWQ－25	8458万彩网 A	8458万彩网 2.2-25	B	8458万彩网 4-40	1.6	2.5,4.0	8458万彩网法兰（螺纹）
DN32	8458万彩网 LWQ－32	8458万彩网 A	8458万彩网 5-50	B	6-60	1.6	2.5,4.0	8458万彩网法兰
DN40	LWQ－40	A	8458万彩网 5-50	B	8458万彩网 6-60	8458万彩网 1.6	8458万彩网 2.5,4.0	法兰（螺纹）
DN50	LWQ－50	A1	8458万彩网 6-65	8458万彩网 B1	5-70	1.6	8458万彩网 2.5,4.0	8458万彩网法兰
DN50	LWQ－50	8458万彩网 A2	8458万彩网 10-100	B2	8458万彩网 8-100	1.6	8458万彩网 2.5,4.0	8458万彩网法兰
DN65	LWQ－65	A	8458万彩网 15-200	8458万彩网 B	8458万彩网 10-200	1.6	2.5,4.0	法兰
DN80	LWQ－80	A1	13-250	8458万彩网 B	8458万彩网 10-160	8458万彩网 1.6	2.5,4.0	法兰
DN80	LWQ－80	A2	20-400	8458万彩网 B	8458万彩网 10-160	8458万彩网 1.6	2.5,4.0	8458万彩网法兰
DN100	8458万彩网 LWQ－100	8458万彩网 A1	20-400	8458万彩网 B	13-250	1.6	2.5	法兰
DN100	LWQ－100	8458万彩网 A2	32-650	8458万彩网 B	13-250	1.6	2.5	8458万彩网法兰
DN125	8458万彩网 LWQ－125	1	8458万彩网 25-700	8458万彩网 B	20-800	1.6	2.5	8458万彩网法兰
DN150	LWQ－150	A1	32-650	B	80-1600	1.6	2.5	法兰
DN150	LWQ－150	8458万彩网 A2	50-1000	B	80-1600	1.6	2.5	法兰
DN200	LWQ－200	8458万彩网 A1	80-1600	8458万彩网 B	50-1000	1.6	8458万彩网 ______	8458万彩网法兰
DN200	LWQ－200	8458万彩网 A2	130-2500	8458万彩网 B	50-1000	1.6	8458万彩网 ______	8458万彩网法兰
DN250	8458万彩网 LWQ－250	A1	8458万彩网 130-2500	8458万彩网 B	80-1600	8458万彩网 1.6	8458万彩网 ______	8458万彩网法兰
DN250	8458万彩网 LWQ－250	8458万彩网 A2	8458万彩网 200-4000	8458万彩网 B	80-1600	8458万彩网 1.6	8458万彩网 ______	法兰
DN300	LWQ－300	1	200-4000	8458万彩网 B1	8458万彩网 130-2500	1.6	8458万彩网 ______	8458万彩网法兰
DN300	LWQ－300	1	200-4000	B2	320-6500	8458万彩网 1.6	8458万彩网 ______	8458万彩网法兰

五、产品分类

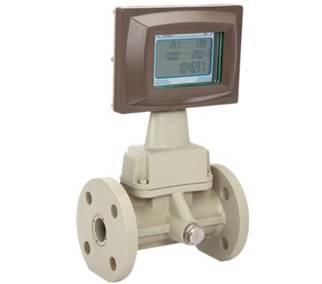

8458万彩网产品图片
仪表型号	LWQ-N	LWQ-A	8458万彩网 LWQ-B	LWQ-C	8458万彩网 LWQ-D
8458万彩网信号输出	8458万彩网脉冲	8458万彩网 4-20mA	8458万彩网无	4-20mA	可选4-20mA/脉冲
供电电源	8458万彩网 +24VDC±15%	+24VDC±15%	8458万彩网锂电池	8458万彩网 24VDC±15%	24VDC±15%+锂电池
精度等级	2.5～1.5级		8458万彩网 1.5～1.0级		1.5～1.0级
测量范围	标准量程		8458万彩网标准量程或扩展量程		标准量程或扩展量程
显示器	8458万彩网无		有		有
温压补偿	8458万彩网无		无		8458万彩网有
通讯接口	8458万彩网无		无		RS485
8458万彩网实时记录	无		无		有
仪表材质	8458万彩网铝合金或不锈钢		8458万彩网铝合金或不锈钢		8458万彩网铝合金或不锈钢
8458万彩网防爆等级	ExdIIBT6或ExiaIICT4		8458万彩网 ExdIIBT6或ExiaIICT4		8458万彩网 ExdIIBT6或ExiaIICT4
防护等级	IP65		IP65		8458万彩网 IP65
整机功耗	< 1W		< 1W		< 1W
8458万彩网仪表通经	8458万彩网 DN25～DN300		DN25～DN300		DN25～DN300
安装方式	法兰安装		8458万彩网法兰安装		法兰安装
介质温度	8458万彩网 -20℃～80℃		-20℃～80℃		8458万彩网 -20℃～80℃
8458万彩网环境温度	8458万彩网 -30℃～60℃		-30℃～60℃		-30℃～60℃

五、产品选型

型号							8458万彩网说明
AK-LWQ-	8458万彩网 □	—□	8458万彩网 □	8458万彩网 /□	/□	8458万彩网 /□	8458万彩网说明
仪表类型	8458万彩网 N		8458万彩网		8458万彩网		8458万彩网传感器型：+12V或24V供电，输出三线制脉冲信号
	A						8458万彩网变送器型：+24V供电，输出二线制4～20mA
	8458万彩网 B						智能型：锂电池供电，现场显示无信号输出
	8458万彩网 C						智能型：+24V供电，现场显示并输出二线制4～20mA
	D						全智能型：温压补偿一体化，现场显示并远传信号
公称通径及 8458万彩网量程范围		25					DN 25mm
		40					DN 40 mm
		50					DN 50 mm
		8458万彩网 65					DN 65 mm
		80					DN 80 mm
		100					DN 100 mm
		8458万彩网 125					DN 125 mm
		150					DN 150 mm
		200					DN 200 mm
		250					DN 250 mm
		8458万彩网 300					DN 300 mm
量程范围			8458万彩网 W(x)				扩展量程范围，请参照Px页表2选择
量程范围			S(x)				标准量程范围，请参照Px页表2选择
表体材质				S			不锈钢
表体材质				L			铝合金
机芯材质					S		8458万彩网防腐ABS
机芯材质					L		铝合金
						N	无特殊结构
						8458万彩网 A	8458万彩网氧气专用
						B	压缩空气专用

例：选用一台不锈钢材质，温压补偿一体化天然气流量计来测量氧气，用户工况测量范围为3-50m3/h,型号为：LWQ-D-40W1/S/S/A
