椭圆齿轮流量计

一、概述

AK-LC系列椭圆齿轮流量计系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油、化工、医药卫生等部门的流量测量。
二、工作原理

在仪表测量室进出口两端液体压差的作用下，一对椭圆齿轮在轴上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。
三、仪表特点

  ·测量精度高、流量范围宽、重复性好；
  ·螺旋转子转动均匀、震动小、寿命长；
  ·对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量；
  ·结构简单、外形尺寸小、重量轻；
  ·安装容易，表前不需要安装直管段。
  工作原理

   1.精度等级：0.5级、0.2级（一般在-10℃~+60℃）
    2.适用介质温度：-20℃～+80℃，在加散热器情况下可达200℃
    3.防爆等级：ExiaIICT6
8458万彩网     4.测量范围：见表1、2、3

表1——标准型椭圆齿轮流量计测量范围

公称通径	8458万彩网仪表材质	8458万彩网不同粘度下测量范围（m3/h）			耐压等级 8458万彩网 MPa
公称通径	8458万彩网仪表材质	8458万彩网 0.6～2mPa．s	8458万彩网 2～8 mPa．s	8458万彩网 8～200 mPa．s	耐压等级 8458万彩网 MPa
DN10	铸铁	无	8458万彩网 0.08-0.4	0.04-0.4	1.6/6.4
8458万彩网 DN15	铸铁/铸钢	8458万彩网无	8458万彩网 0.3-1.5	8458万彩网 0.15-1.5	1.6/6.4
8458万彩网 DN15	不锈钢	0.5-1.5	8458万彩网 0.3-1.5	0.25-1.5	1.6
8458万彩网 DN20	8458万彩网铸铁/铸钢	0.75-3	0.4-3	8458万彩网 0.3-3	1.6/6.4
8458万彩网 DN20	不锈钢	1-3	8458万彩网 0.6-3	8458万彩网 0.5-3	8458万彩网 1.6
DN25	8458万彩网铸铁/铸钢	8458万彩网 1.5-6	8458万彩网 0.8-6	0.6-6	8458万彩网 1.6/6.4
DN25	8458万彩网不锈钢	8458万彩网 2-6	1.2-6	1-6	1.6
DN40	铸铁/铸钢	3-15	2-15	8458万彩网 1.1-15	8458万彩网 1.6/6.4
DN40	不锈钢	2.5-20	2-20	8458万彩网 1.5-20	1.6
DN50	8458万彩网铸铁/铸钢	8458万彩网 4.8-24	3-24	2.4-24	8458万彩网 1.6/6.4
DN50	不锈钢	8-24	4.8-24	4-24	8458万彩网 1.6
DN65	8458万彩网铸铁	8458万彩网 8-40	8458万彩网 5-40	8458万彩网 4-40	8458万彩网 1.6/6.4
DN65	8458万彩网不锈钢	15-40	8-40	6.5-40	1.6
8458万彩网 DN80	铸铁/铸钢	12-60	8-60	6-60	1.6/6.4
DN100	8458万彩网铸铁/铸钢	20-100	13-100	10-100	8458万彩网 1.6/6.4
8458万彩网 DN150	铸铁/铸钢	8458万彩网 38-190	24-190	19-190	8458万彩网 1.6/2.5
DN200	8458万彩网铸铁/铸钢	8458万彩网 68-340	8458万彩网 45-340	34-340	1.6/2.5
适用条件：被测液体温度：-20℃～+100℃ 8458万彩网精度等级：0.5级

8458万彩网表2——高温型椭圆齿轮流量计测量范围

8458万彩网

公称通径	8458万彩网仪表材质	8458万彩网不同粘度下测量范围（m3/h）			耐压等级 MPa
公称通径	8458万彩网仪表材质	0.8～2mPa．s	8458万彩网 2～8 mPa．s	8458万彩网 8～200 mPa．s	耐压等级 MPa
DN15	铸铁/铸钢	0.45-1.35	8458万彩网 0.36-1.35	8458万彩网 0.18-1.35	1.6/6.4
DN20	8458万彩网铸铁/铸钢	0.9-2.7	8458万彩网 0.48-2.7	8458万彩网 0.36-2.7	8458万彩网 1.6/6.4
8458万彩网 DN25	铸铁/铸钢	1.8-5.4	0.96-5.4	0.27-5.4	1.6/6.4
DN40	8458万彩网铸铁/铸钢	8458万彩网 3.6-13.5	2.4-13.5	8458万彩网 1.8-13.5	1.6/6.4
DN50	8458万彩网铸铁/铸钢	5.8-21.6	3.6-21.6	8458万彩网 2.9-21.6	8458万彩网 1.6/6.4
8458万彩网 DN65	铸铁	9.6-36	6-36	4.8-36	1.6/6.4
DN80	铸铁/铸钢	15-54	8458万彩网 9.6-54	7.2-54	8458万彩网 1.6/2.5
DN100	铸铁/铸钢	24-90	8458万彩网 22-90	12-90	8458万彩网 1.6/2.5
适用条件： 1．被测液体温度：+100℃～+200℃ 8458万彩网 2．精度等级：0.5级

8458万彩网表3——高粘度型椭圆齿轮流量计测量范围

公称通径	8458万彩网仪表材质	测量范围（m3/h）	8458万彩网耐压等级MPa
DN10	铸铁	0.02-0.2	1.6/6.4
8458万彩网 DN15	铸铁/铸钢	8458万彩网 0.075-0.75	1.6/6.4
DN20	铸铁/铸钢	0.15-1.5	1.6/6.4
8458万彩网 DN25	8458万彩网铸铁/铸钢	0.3-3	1.6/6.4
8458万彩网 DN40	铸铁/铸钢	0.75-7.5	1.6/6.4
8458万彩网 DN50	8458万彩网铸铁/铸钢	8458万彩网 1.2-12	1.6/6.4
DN65	铸铁	8458万彩网 2-20	1.6/6.4
DN80	8458万彩网铸铁/铸钢	3-30	8458万彩网 1.6/6.4
DN100	铸铁/铸钢	5-50	1.6/6.4
DN150	8458万彩网铸铁/铸钢	9.5-95	1.6/2.5
8458万彩网 DN200	铸铁/铸钢	8458万彩网 17.4-174	8458万彩网 1.6/2.5
适用条件： 1．被测液体温度：-10℃～+100℃ 2．被测液体粘度：200-3000 mPa．s 3．精度等级：0.5级
8458万彩网表4

型号

说明

AK-LC-

8458万彩网 □/

8458万彩网 □

通径

8458万彩网

10 mm

15 mm

8458万彩网 20

20 mm

8458万彩网 25

25 mm

40 mm

50 mm

8458万彩网 80

80 mm

8458万彩网 100

100 mm

150

150 mm

8458万彩网 200

200 mm

仪表类型

标准型

8458万彩网 2

高温型

8458万彩网 3

高粘度型

8458万彩网仪表材质

铸铁

铸钢

不锈钢

8458万彩网信号输出方式

8458万彩网 1

无信号输出

8458万彩网 2

8458万彩网脉冲输出

8458万彩网 4-20mA输出

LC-

50/

8458万彩网 1

选型举例

8458万彩网

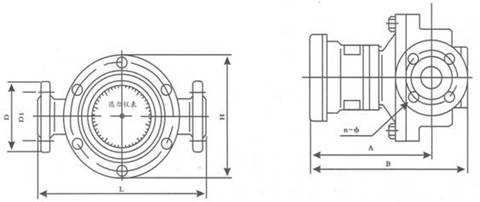

图2

表5

8458万彩网

8458万彩网公称通径	仪表材质	8458万彩网 L	8458万彩网 H	8458万彩网 B	A	D	8458万彩网 D1	8458万彩网 n（个）	Ф
8458万彩网 DN10	铸铁	150	8458万彩网 100	8458万彩网 210	8458万彩网 165	90	8458万彩网 60	4	8458万彩网 14
DN15	铸铁	170	118	226	175	95	65	4	14
	8458万彩网铸钢	200	8458万彩网 138	232	8458万彩网 180	8458万彩网 105	75	4	8458万彩网 14
	8458万彩网不锈钢	245	120	8458万彩网 226	8458万彩网 172	8458万彩网 95	65	8458万彩网 4	14
8458万彩网 DN20	8458万彩网铸铁	200	150	238	8458万彩网 180	105	8458万彩网 75	4	8458万彩网 14
	铸钢	250	164	220	160	125	90	8458万彩网 4	8458万彩网 18
	不锈钢	8458万彩网 236	8458万彩网 150	8458万彩网 238	225	105	75	4	14
DN25	铸铁	260	180	246	8458万彩网 194	115	8458万彩网 85	8458万彩网 4	14
	8458万彩网铸钢	8458万彩网 300	8458万彩网 202	252	185	135	8458万彩网 100	4	8458万彩网 18
	8458万彩网不锈钢	8458万彩网 287	195	246	232	8458万彩网 115	8458万彩网 85	8458万彩网 4	8458万彩网 14
DN40	铸铁	245	8458万彩网 180	271	200	145	110	4	8458万彩网 18
	8458万彩网铸钢	300	202	8458万彩网 293	208	8458万彩网 165	8458万彩网 125	8458万彩网 4	23
	8458万彩网不锈钢	8458万彩网 265	178	349	8458万彩网 265	145	110	4	8458万彩网 18
8458万彩网 DN50	铸铁	8458万彩网 340	8458万彩网 250	372	285	160	125	4	18
	铸钢	384	8458万彩网 262	394	312	8458万彩网 175	135	4	8458万彩网 23
	8458万彩网不锈钢	8458万彩网 265	178	349	8458万彩网 265	160	8458万彩网 125	4	18
DN65	铸铁	420	325	8458万彩网 433	360	195	160	8	18
DN65	8458万彩网不锈钢	8458万彩网 365	260	436	8458万彩网 319	8458万彩网 180	145	4	8458万彩网 18
DN80	铸铁	8458万彩网 420	325	8458万彩网 433	8458万彩网 360	195	160	8	8458万彩网 18
DN80	8458万彩网铸钢	8458万彩网 450	337	452	332	210	170	8458万彩网 8	23
DN100	铸铁	8458万彩网 515	418	458	380	8458万彩网 220	8458万彩网 180	8	8458万彩网 18
DN100	8458万彩网铸钢	8458万彩网 555	442	8458万彩网 478	310	8458万彩网 250	8458万彩网 200	8	25
DN150	铸铁	540	510	557	8458万彩网 400	280	240	8458万彩网 8	8458万彩网 23
DN150	8458万彩网铸钢	540	510	8458万彩网 557	347	8458万彩网 300	250	8	26
DN200	铸铁	700	8458万彩网 650	720	476	335	295	12	8458万彩网 23
DN200	铸钢	650	8458万彩网 650	8458万彩网 720	476	8458万彩网 360	310	12	8458万彩网 26
