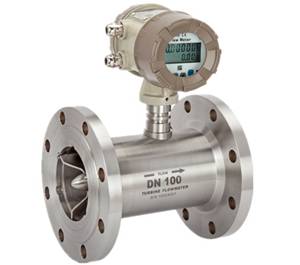

涡轮流量计

一、概 述
    AK-LWGY系列液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表.
二、产品特点
  ·高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
  ·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得
    到高的精确度，在贸易结算中是优先选用的流量计；
  ·输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
  ·可获得很高的频率信号（3~4kHz），信号分辨力强；
  ·范围度宽，中大口径可达1:20，小口径为1:10；
  ·结构紧凑轻巧，安装维护方便，流通能力大；
  ·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
  ·专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下
    型、混砂专用型等；
  ·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、技术参数

8458万彩网执行标准	8458万彩网涡轮流量传感器（JB/T9246-1999）
仪表口径（mm）及连接方式	8458万彩网 4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
8458万彩网精度等级	±1%R、±0.5%R、±0.2%R（需特制）
8458万彩网量程比	1:10；1:15；1:20
传感器材质	8458万彩网 304不锈钢、316（L）不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa
信号输出功能	8458万彩网脉冲信号、4～20mA信号
通讯输出功能	8458万彩网 RS485通讯、HART协议等
工作电源	· 外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 · 内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5
8458万彩网防爆等级	ExiaIICT4或ExdIIBT6
防护等级	IP65或更高（可订制）

四、测量范围及工作压力

8458万彩网仪表口径（mm）	8458万彩网正常流量范围（m3/h）	扩展流量范围（m3/h）	默认安装方式及耐压等级	8458万彩网可选安装方式及默认耐压等级	特制耐压等级（MPa）
DN4	8458万彩网 0.04～0.25	0.04～0.4	8458万彩网螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN6	0.1～0.6	0.06～0.6	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
8458万彩网 DN10	8458万彩网 0.2～1.2	0.15～1.5	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN15	8458万彩网 0.6～6	0.4～8	8458万彩网螺纹安装、6.3Mpa	8458万彩网法兰安装、2.5MPa	8458万彩网 4.0、6.3、12、16、25
DN20	0.8～8	8458万彩网 0.45～9	螺纹安装、6.3Mpa	8458万彩网法兰安装、2.5MPa	8458万彩网 4.0、6.3、12、16、25
DN25	1～10	0.5～10	螺纹安装、6.3Mpa	8458万彩网法兰安装、2.5MPa	8458万彩网 4.0、6.3、12、16、25
DN32	1.5～15	0.8～15	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN40	8458万彩网 2～20	1～20	螺纹安装、6.3Mpa	8458万彩网法兰安装、2.5MPa	4.0、6.3、12、16、25
DN50	4～40	8458万彩网 2～40	8458万彩网法兰安装、2.5Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
8458万彩网 DN65	8458万彩网 7～70	8458万彩网 4～70	8458万彩网法兰安装、1.6Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
8458万彩网 DN80	10～100	5～100	法兰安装、1.6Mpa	8458万彩网螺纹连接、6.3MPa	8458万彩网 4.0、6.3、12、16、25
DN100	20～200	8458万彩网 10～200	8458万彩网法兰安装、1.6Mpa		8458万彩网 4.0、6.3、12、16、25
DN125	25～250	13～250	8458万彩网法兰安装、1.6Mpa		2.5、4.0、6.3、12、16
8458万彩网 DN150	8458万彩网 30～300	8458万彩网 15～300	法兰安装、1.6Mpa	8458万彩网	2.5、4.0、6.3、12、16
8458万彩网 DN200	80～800	40～800	8458万彩网法兰安装、1.6Mpa	8458万彩网	8458万彩网 2.5、4.0、6.3、12、16

五、安装尺寸

传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图1、图2、图3，安装尺寸见下表：

公称通径（mm）	8458万彩网 L(mm)	G	K（mm）	8458万彩网 D（mm）	n（孔数）
4	8458万彩网 225	8458万彩网 G1/2		8458万彩网	8458万彩网
6	225	8458万彩网 G1/2
8458万彩网 10	8458万彩网 345	G1/2
15	75	8458万彩网 G1	Φ65	Φ14	8458万彩网 4
20	8458万彩网 80	G1	8458万彩网 Φ75	8458万彩网 Φ14	4
8458万彩网 25	100	8458万彩网 G5/4	Φ85	8458万彩网 Φ14	4
8458万彩网 32	140	G2	Φ100	Φ14	4
8458万彩网 40	140	G2	Φ110	8458万彩网 Φ18	8458万彩网 4
50	8458万彩网 150	G5/2	Φ125	Φ18	8458万彩网 4
65	170	8458万彩网	Φ145	Φ18	4
80	8458万彩网 200		Φ160	Φ18	8458万彩网 8
8458万彩网 100	220		Φ180	Φ18	8458万彩网 8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	8458万彩网 Φ22	8458万彩网 12

六、产品分类

产品图片
8458万彩网仪表型号	LWGYS-N		LWGYS-A		8458万彩网 LWGYS-B	LWGYS-C
信号输出	脉冲		8458万彩网 4-20mA		8458万彩网无	4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	8458万彩网锂电池	8458万彩网 24VDC±15%
精度等级	1.0～0.5级		1.0～0.5级		1.0～0.5级
8458万彩网测量范围	标准量程		标准量程		标准量程或扩展量程
显示器	无		无		有
通讯接口	8458万彩网无		8458万彩网无		无	可选RS485
通讯协议	无		无		无	8458万彩网 Moubus HART
8458万彩网仪表材质	不锈钢		不锈钢		不锈钢
防爆等级	8458万彩网无		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
8458万彩网防护等级	IP60		IP65		8458万彩网 IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN4～DN250		DN4～DN250		DN4～DN250
8458万彩网介质温度	8458万彩网 -20℃～120℃		8458万彩网 -20℃～120℃		-20℃～120℃
环境温度	-30℃～60℃		8458万彩网 -30℃～60℃		-30℃～60℃

七、产品选型

型号								8458万彩网说明
8458万彩网 YF LWGY-	□	8458万彩网 /□	8458万彩网 /□	/□	/□	/□	/□	8458万彩网说明
公称通径	8458万彩网 4					8458万彩网		4mm
	8458万彩网 6							6mm
	8458万彩网 10							10mm
	15							15mm
	8458万彩网 20							20mm
	25							25mm
	8458万彩网 32							32mm
	40							40mm
	50							50mm
	8458万彩网 65							65mm
	8458万彩网 80							80mm
	8458万彩网 100							100mm
	8458万彩网 125							125mm
	8458万彩网 150							150mm
	8458万彩网 200							200mm
类型		8458万彩网 N						传感器型：+12V或24V供电，输出三线制脉冲信号
		A						8458万彩网变送器型：+24V供电，输出二线制4～20mA
		8458万彩网 B						8458万彩网智能型：锂电池供电，现场显示无信号输出
		8458万彩网 C						8458万彩网智能型：+24V供电，现场显示并输出二线制4～20mA
		C1						智能型：+24V供电，现场显示并带有RS486通讯协议
		8458万彩网 C2						8458万彩网智能型：+24V供电，现场显示并带有HART通讯协议
精度等级			8458万彩网 05					8458万彩网 0.5级
			10					8458万彩网 1.0级
			02					8458万彩网 0.2级（协商订货，周期较长）
涡轮 8458万彩网类型				W				扩展测量范围
涡轮 8458万彩网类型				8458万彩网 S				标准测量范围
材质					S			8458万彩网 304不锈钢
材质					8458万彩网 L			316（L）不锈钢
防爆						N		8458万彩网非防爆型
防爆						E		防爆型，ExdⅡBT6
8458万彩网压力等级							N	8458万彩网常规（参照表2）
8458万彩网压力等级							H(x)	高压（参照表2）

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”

8458万彩网例如，选用一台法兰连接式防爆型液体涡轮流量计测量柴油，管道为DN40、现场需要显示并远传电流信号，
