电接点压力表

产品分类：压力表

电接点压力表概述电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的zui大

分享到： QQ空间新浪微博腾讯微博

相关标签:

订购热线：0517-86919886

跟此产品相关的产品

: AK-SX7083流量积算仪; ◆ 本仪表适合于蒸汽和一般气体的测量，可用于内部计量和贸易计量。 ◆ 本仪表符合新版流量积算仪检定规程《JJG1003-2016》 ◆ 本安装使用手册是以具备一定的流量计经验知识为对象编写的，使

: 数显压力表; AK-SXYLB数字压力表为全电子结构。前端采用高精度压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，

: 乙酸乙酯液位计; 乙酸乙酯液位计是公司引进吸收国外同类产品，并加以提高的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下可靠地测量液位，全过程测量无盲区

产品详情

电接点压力表

概述

电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的zui大或zui小压力值的双位自动控制和发信（报警）的目的。
8458万彩网仪表具有测量控制功能，可任意设定上、下限值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

结构原理

    仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
    当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
    在电接点装置的电接触信号针上，装有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。
8458万彩网     ● 接点装置电气参数及控制形式

8458万彩网触头功率	高工作电压	8458万彩网 zui大工作电流	控制形式
30VA（阻性负载）	8458万彩网 220VDC或380VAC	1A8458万彩网	上下限、双上限、双下限

型号表示

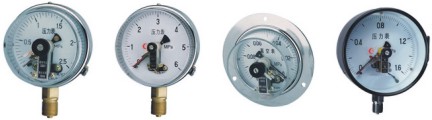

8458万彩网 YX-100 YXC-150 ZX-100ZT YXC150

电气电路连接示意图

图中：JZ1、JZ2—继电器及触点
CJ—接触器及触点 RJ—热继电器
M—电机 YX—电接点压力表
L—下限接点（绿） H—上限接点（红）
8458万彩网 B—公共接点（黄）

外形尺寸

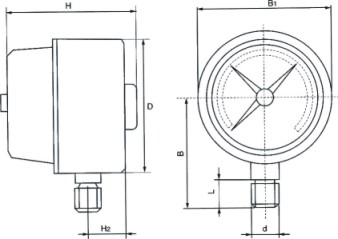

YXC-100(1)、YXC-150(1)

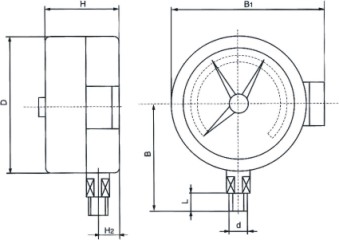

YXC-100(2)、YXC-150(2)

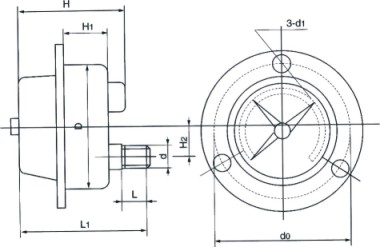

8458万彩网 YXC-100(1)ZT、YXC-150(1)ZT

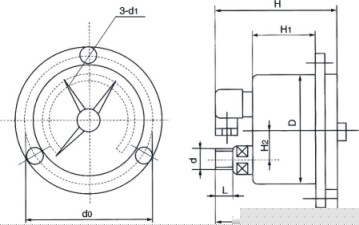

8458万彩网 YXC-100(2)ZT、YXC-150(2)ZT

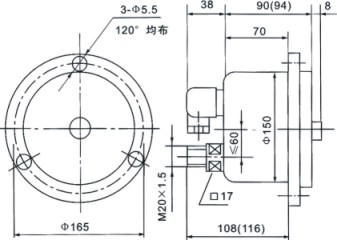

YXC-150、YXCA-150

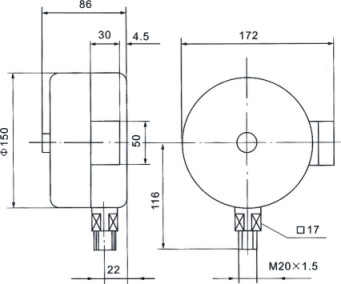

YXC-153

型号	D	H	H1	H2	d0	d	d1	B	B1	8458万彩网 L	8458万彩网 L1
YXC-60	φ60	8458万彩网 46	8458万彩网	13		8458万彩网 M14×1.5		8458万彩网 56	72	14
8458万彩网 YXC-100	φ100	95		17		M20×1.5	8458万彩网	87	121	8458万彩网 20	8458万彩网
YXC-100ZT	8458万彩网 φ100	8458万彩网 96	33	30	118	8458万彩网 M20×1.5	5.5		8458万彩网	20	8458万彩网 115
YXC-150	φ150	8458万彩网 78	40	8458万彩网 17	8458万彩网 165	M20×1.5	8458万彩网 5.5	113	8458万彩网 150	20	8458万彩网
YXC-150ZT	φ150	78	8458万彩网 40	8458万彩网 30	165	8458万彩网 M20×1.5	5.5	113	150	20	8458万彩网 100
